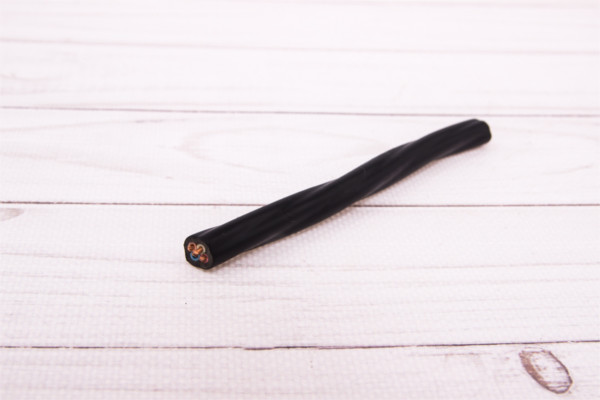

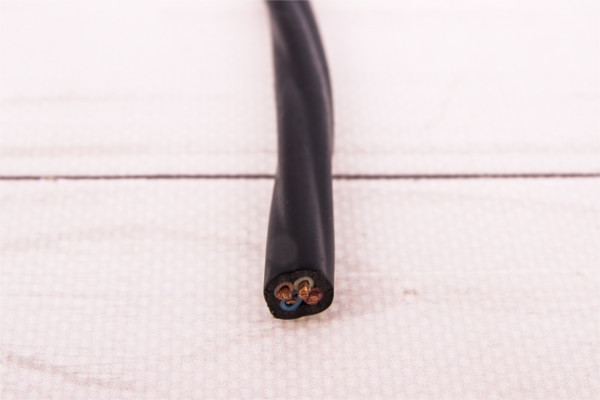

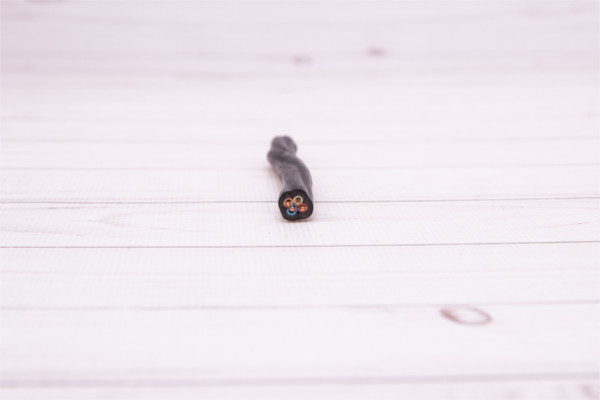

Силовой медный кабель с изоляцией из поливинилхлоридного пластиката в ПВХ оболочке пониженной горючести. Токопроводящие жилы, одно- или многопроволочные, изготавливаются из медной мягкой проволоки и бывают круглой или секторной формы.
Конструкция: двухжильный кабель марки ВВГнг предусматривает токопроводящие жилы одинакового сечения. Трех-, четырех- и пятижильного кабеля — жилы одинакового сечения или одну жилу, заземления или нулевую, меньшего сечения. Изолированные жилы кабеля скручены между собой. Изоляция жил многожильного кабеля имеет отличительную расцветку, при этом цвет изоляции нулевой жилы – голубой или светло-синий, а жилы заземления – зелено-желтый. Изоляция одножильного кабеля может быть любого цвета.
Назначение: кабель ВВГнг изготавливается для атомных электростанций и нужд народного хозяйства и предназначен для эксплуатации в стационарном состоянии для распределения и передачи электроэнергии в установках на номинальное переменное напряжение 0.66 кВ и 1 кВ частоты 50 Гц. Используют данный кабель для прокладки на открытом воздухе, в сухих и влажных производственных помещениях, каналах, кабельных полуэтажах, шахтах, коллекторах, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью, на специальных кабельных эстакадах и в блоках. А также для прокладки в пожароопасных помещениях. Не рекомендуется прокладывать в земле (траншеях).
Технические характеристики ВВГнг:
Токопроводящая жила | медная, однопроволочная или многопроволочная, круглой или секторной формы |
Скрутка | изолированные жилы многожильного кабеля скручены между собой |
Материал изоляции | поливинилхлоридный пластикат |
Материал оболочки | поливинилхлоридный пластикат пониженной горючести |
Относительная влажность при температуре 35 °С | 98 % |
Температура окружающей среды при эксплуатации | -50 °С … +50 °С |
Минимальная температура окружающей среды при прокладке провода | -15 °С (без предварительного подогрева кабеля) |
Длительно допустимая температура нагрева жил | +70 °С |
Устойчивость к горению | не распространяют горение при одиночной прокладке и прокладке в пучках |
Минимальный срок службы | 30 лет |
Марка кабеля | Цена за 1 м, грн с НДС |
---|---|
Кабель ВВГнг 2х1,5 | 10.87 |
Кабель ВВГнг 2х2,5 | 16.66 |
Кабель ВВГнг 3х1,5 | 15.41 |
Кабель ВВГнг 3х2,5 | 24.7 |
Кабель ВВГнг 3х4 | 38.18 |
Кабель ВВГнг 3х6 | 55.81 |
Кабель ВВГнг 3х10 | 92.53 |
Кабель ВВГнг 3х16 | 138.23 |
Кабель ВВГнг 3х25 | 216.78 |
Кабель ВВГнг 3х35 | 299.7 |
Кабель ВВГнг 3х50 | 404.45 |
Кабель ВВГнг 3х2,5+1х1,5 | 29.42 |
Кабель ВВГнг 3х4+1х2,5 | 45.75 |
Кабель ВВГнг 3х6+1х4 | 67.72 |
Кабель ВВГнг 3х10+1х6 | 110.11 |
Кабель ВВГнг 3х16+1х10 | 167.67 |
Кабель ВВГнг 3х25+1х16 | 262.95 |
Кабель ВВГнг 3х35+1х16 | 345.15 |
Кабель ВВГнг 3х50+1х25 | 475.65 |
Кабель ВВГнг 3х70+1х35 | 683.2 |
Кабель ВВГнг 3х95+1х50 | 924.12 |
Кабель ВВГнг 3х120+1х50 | 1128.93 |
Кабель ВВГнг 3х120+1х70 | 1183.93 |
Кабель ВВГнг 3х150+1х70 | 1443.29 |
Кабель ВВГнг 3х185+1х95 | 1795.19 |
Кабель ВВГнг 4х1,5 | 20.72 |
Кабель ВВГнг 4х2,5 | 32.18 |
Кабель ВВГнг 4х4 | 50.03 |
Кабель ВВГнг 4х6 | 73.42 |
Кабель ВВГнг 4х10 | 122.08 |
Кабель ВВГнг 4х16 | 183.9 |
Кабель ВВГнг 4х25 | 288.29 |
Кабель ВВГнг 4х35 | 398.04 |
Кабель ВВГнг 4х50 | 537.43 |
Кабель ВВГнг 4х70 | 783.21 |
Кабель ВВГнг 4х95 | 1055.63 |
Кабель ВВГнг 4х120 | 1327.91 |
Кабель ВВГнг 4х150 | 1657.25 |
Кабель ВВГнг 4х185 | 2039.15 |
Кабель ВВГнг 4х240 | 2642.11 |
Кабель ВВГнг 5х1,5 | 25.43 |
Кабель ВВГнг 5х2,5 | 39.7 |
Кабель ВВГнг 5х4 | 61.93 |
Кабель ВВГнг 5х6 | 91.11 |
Кабель ВВГнг 5х10 | 151.73 |
Кабель ВВГнг 5х16 | 228.75 |
Кабель ВВГнг 5х25 | 358.82 |
Кабель ВВГнг 5х35 | 499.74 |
Кабель ВВГнг 5х50 | 675.88 |
Кабель ВВГнг 5х70 | 962.85 |
Кабель ВВГнг 5х95 | 1335.19 |
Кабель ВВГнг 5х120 | 1655.46 |
